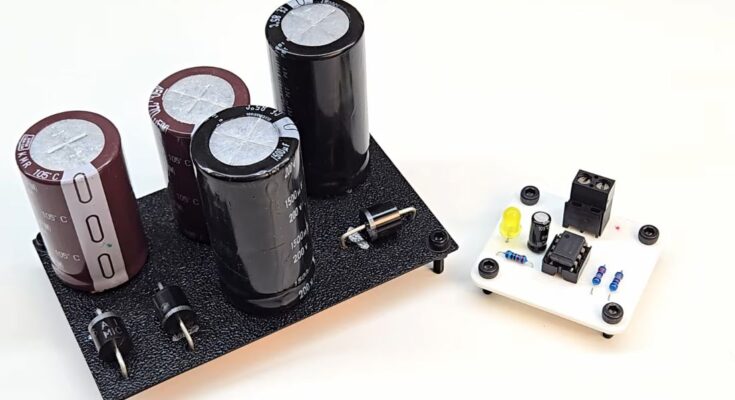

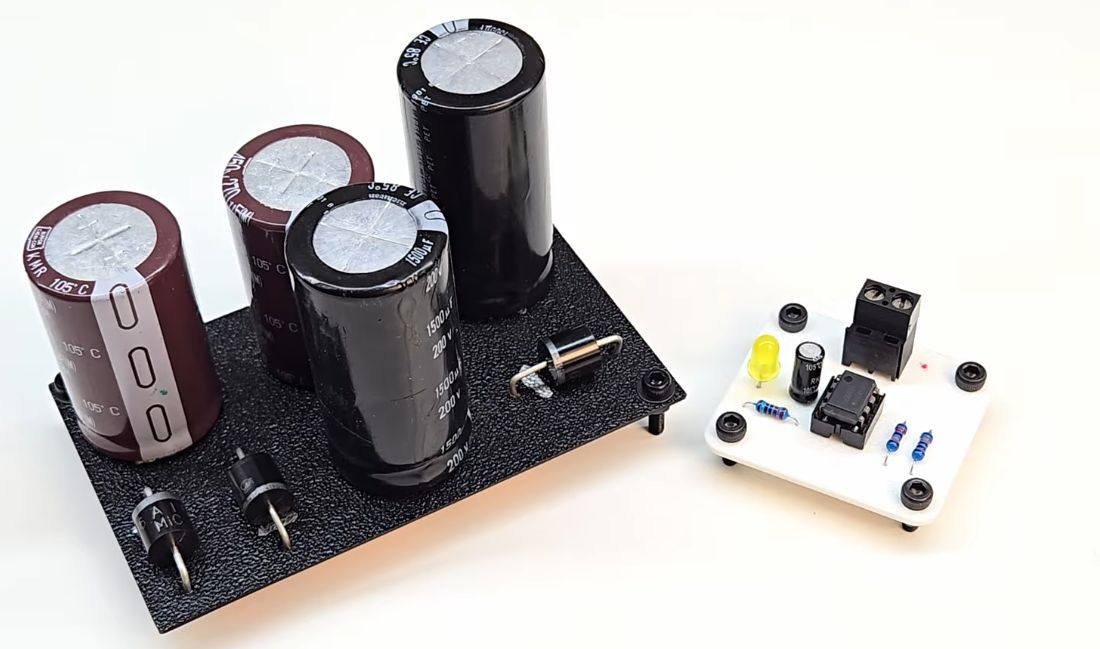

En un vídeo reciente (QWZ Labs) se muestra una técnica interesante que utiliza la impresión 3D que facilita bastante la creación de placas de circuito impreso personalizadas, incluso con solo una impresora 3D y un rollo de cinta de cobre.
La PCB en sí normalmente se diseña en KiCad o un programa EDA equivalente y luego se exporta como un modelo 3D. Luego, este modelo se carga en un programa CAD, aquí Autodesk Fusion, que se utiliza para extruir las pistas a 0,6 mm antes de pasar el modelo resultante a la cortadora de la impresora 3D.

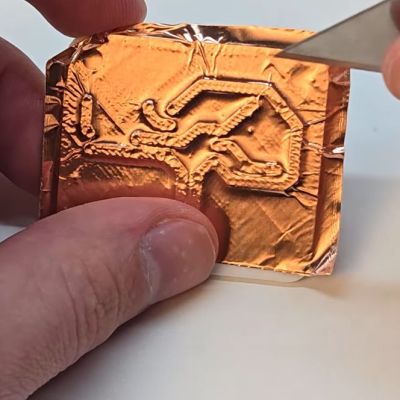

Al extruir las trazas, puede colocar cinta de cobre en la PCB impresa y trazar estas líneas prominentes con una herramienta de corte de su elección. Después de quitar el resto de la lámina de cobre, quedarán restos de cobre en los que podrá perforar agujeros para los componentes y soldar.
En cuanto a los compromisos, estos son obviamente tableros de una sola cara, pero probablemente podrías extender esta técnica a las de doble cara si te sientes aventurero. En la EDA desea utilizar un ancho de trazo bastante grueso de 2 mm con mucho espacio para facilitar el corte de cobre, mientras que en la cortadora desea verificar que los trazos se impriman correctamente. Por ejemplo, usar la opción del generador de pared Arachne ayuda a llenar los molestos huecos y mantener los orificios pasantes de al menos 1 mm, para que el rebanador no decida que realmente quiere perforarlos a mano más adelante.
Si bien soldar es bastante fácil en este tipo de tira de cobre, desoldar sería más desafiante, especialmente con aire caliente. El video utilizó PLA para la PCB, que es naturalmente bastante flexible y se ablanda y se derrite fácilmente cuando se expone al calor, ninguno de los cuales se ve muy bien en comparación con los materiales de PCB FR4 o incluso FR1. Por supuesto, siéntase libre de experimentar con cualquier material FDM, SLA o incluso SLS que funcione mejor para la placa en cuestión.
Si bien obviamente no es una solución única para PCB personalizados, parece mucho más fácil que sufrir las tan difamadas placas de perforación de prototipos que no se ajustan a la mitad de los componentes y hacen que las trazas de enrutamiento sean un infierno. Ahora sólo necesitamos, p.e. Utilice la deposición de vapor de cobre dirigida para producir PCB completamente impresos en 3D y este método se vuelve aún más simple.
