Un fabricante con el seudónimo «lhm0» ha lanzado una solución para placas de desarrollo con orificios pasantes que son demasiado anchas para caber cómodamente en una placa sin soldadura y aún dejan espacio para otros componentes: adaptadores imprimibles en 3D para dejar un espacio en el medio de la placa.
«Muchas placas µC (microcontroladores) modernas son demasiado anchas para las típicas tostadoras sin soldadura», explica lhm0 el problema. «La Raspberry Pi Pico solo deja dos orificios por pin para usar. La placa de desarrollo ESP32 (Espressif) no deja ningún orificio; se necesitan dos placas una al lado de la otra. Este proyecto proporciona un cuerpo de placa impreso en 3D personalizado diseñado para acomodar placas de desarrollo de microcontroladores anchas y modernas».

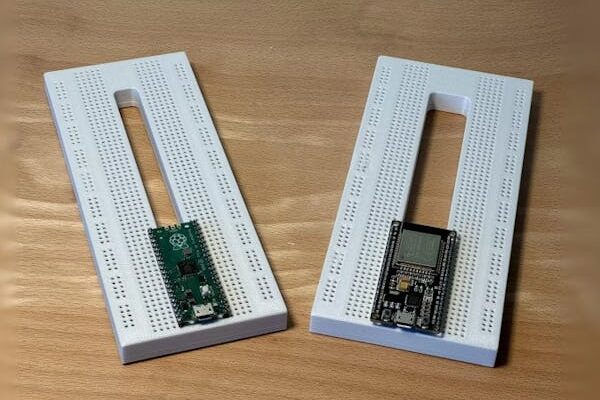

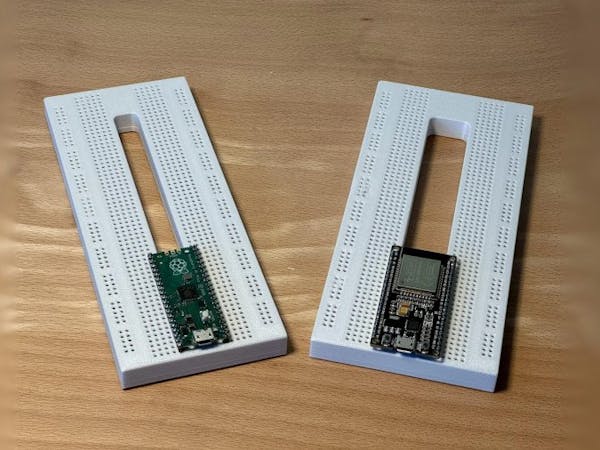

Estas placas de pruebas extra anchas imprimibles en 3D te brindan el espacio que necesitas cuando usas cosas como la Raspberry Pi Pico o la placa de desarrollo Espressif ESP32. (📷:lhm0)
Las placas de pruebas sin soldadura son excelentes para la creación rápida de prototipos, ya que permiten ensamblar circuitos relativamente robustos con cables de puente macho a macho y orificios pasantes. Sin embargo, los adaptadores imprimibles de lhm0 dejan poco espacio para placas de desarrollo más anchas en una placa de soldadura estándar, por lo que proporcionan mucho más aire y la longitud completa de 63 líneas, así como el par tradicional de rieles de alimentación en cada lado.
Las impresoras 3D son excelentes para diseñar incluso formas complejas, lo que hace que sea relativamente fácil crear una placa personalizada, pero eso no significa que sean resortes de contacto sin soldadura. Por supuesto, hay una solución: los adaptadores de lhm0 están diseñados para aceptar resortes extraídos de placas existentes que son demasiado estrechas. «El microcontrolador se inserta en las filas internas», explica lhm0, «dejando cuatro orificios de libre acceso por pin para cables de puente y componentes adicionales, ideal para la creación de prototipos y la experimentación».
El proyecto está totalmente documentado. en instructablesmientras que el diseño de placa de prueba personalizado y los archivos de impresión 3D para Raspberry Pi Pico y Espressif ESP32 Dev Board están disponibles en GitHub bajo la licencia recíproca Creative Commons Atribución-NoComercial-CompartirLike 4.0.
